看图了解喷漆厂房废气处理设备流程

看图了解喷漆厂房废气处理设备流程

　　喷漆厂房废气处理设备的整体思路是，***极限地减低风量并依据工艺和工位安顿***点，选用分类或兼并同类项区别处理。为了加深我们的了解，小编通过下图为我们介绍了它的处理流程，一起来看一下吧！

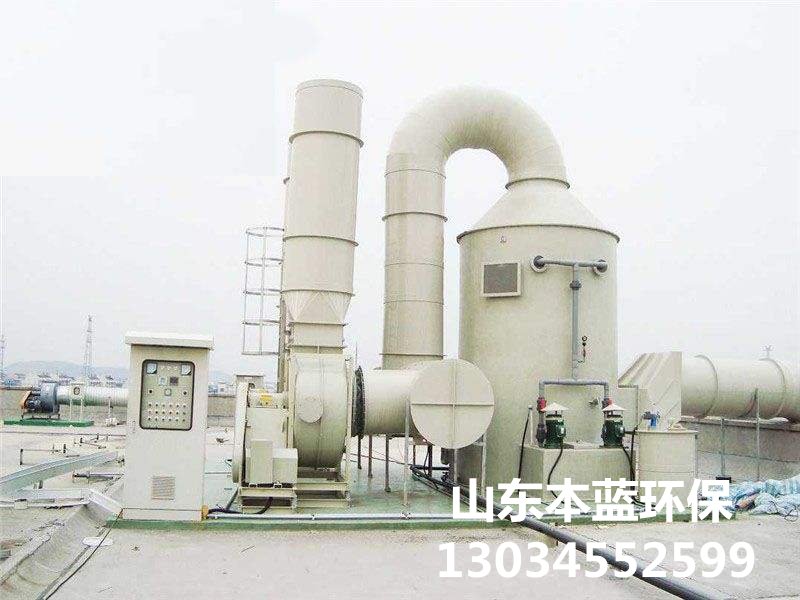

　　1、喷淋塔与活性炭环保箱

　　喷淋塔是废气处理设备的一种，也叫废气塔、酸雾塔、净化塔、洗涤塔、吸收塔、吸附塔、酸雾喷淋塔等称号。喷淋塔内填料层作为气液两相间接触构件的传质设备。填料塔底部装有填料支承板，填料以乱堆办法放置在支承板上。填料的上方设备填料压板，以防被上升气流吹动。喷淋塔喷淋液从塔***经液体分布器喷淋到填料上，并沿填料表面流下。气体从塔底送入，经气体分布设备分布后，与液体呈逆流接连通过填料层的空地，在填料表面上，气液两相密切接触进行传质。从而抵达净化废气的目的。喷淋塔与活性炭环保箱联合运用能很***的去除喷漆房废气中的有机废气。

　　2、湿式漆雾处理系统与活性炭环保箱

　　湿式漆雾处理系统主要有以下水帘式漆雾处理设备构成，例如水旋式漆雾净化设备，气旋塔，气旋转喷漆柜，水帘柜等设备。漆雾通过水式处理后，漆雾颗粒被截留在水中，剩余的有机废气被活性炭吸附箱处理，从而抵达***家排放规范。

　　3、干式喷漆柜与活性炭环保箱

　　干式喷漆柜运用纤维质过滤器以及纸质过滤器作为吸附介质，设备拆开简略，用户替换维护便利，可以有用的过滤漆雾颗粒。其中运用的V型纸质过滤器，由两层有孔，可折合的纸板粘合在一起组成的，并构成了一些V型的过滤室。纸质过滤器有可替换，不黏附涂料，运用寿命长的利益。与活性箱环保箱一起运用亦能抵达净化喷漆房废气的效果。

　　4、漆雾处理设备与rco催化燃烧设备

　　RCO催化燃烧设备设备是一种高效的废气处理设备，RCO催化燃烧设备净化设备有着吸附效率高和催化燃烧节能的利益，由吸附浓缩、催化燃烧两部分组成，设备选用双气路接连工作，设备多个吸附床可替换运用。含有机物的废气经风机的作用，通过预处理精过滤箱，再通过活性炭吸附层，有机物被活性炭***有的作用力截留在其内部，洁净气体排出；***风量常温处理气体在通过活性炭的进程中，处理气体中的VOCs被活性炭吸附净化后从出口排出。活性炭吸附系统运转一段时间后，活性炭抵达饱和状态，吸附作用失效，此时有机物已被浓缩在活性炭内。按照PLC主动控制程序，催化氧化设备主动升温将热空气通过风机送入活性炭床使碳层升温将有机物从活性炭中“蒸”出，脱附出来的废气属于高浓度、小风量、高温度的有机废气。该部分气体进入催化燃烧室，在催化剂作用下燃烧后完全净化，完成脱附进程。再通过热交换器将净化后的气体降温，后经风机引高空排放。

　　喷漆厂房废气处理设备的办法中先要处理漆雾颗粒，然后再净化voc有机废气。其常用的工艺流程也基本上是这个流程，在漆雾颗粒的处理中，不管是选用水式过滤仍是干式过滤（V型过滤纸、迷宫式纸箱、漆雾过滤棉）来阻挠颗粒物，都需求守时的替换过滤介质或者守时的换水打捞漆渣，这样才能使喷漆厂房废气处理设备设备能正常运转，抵达有用净化废气的目的。
